DWG vs PDF : quel format choisir pour vos plans techniques
DWG pour travailler, PDF pour lire et signer : envoyez les deux quand c’est possible. Le DWG reste éditable et sert au métré, au calcul ou à l’usinage ; le PDF, lui, fige la mise en page et convient à la lecture, à l’approbation ou à l’archivage. La règle est simple : si le destinataire doit modifier ou fabriquer, donnez du DWG (ou du DXF) ; s’il doit seulement consulter ou valider, un PDF suffit.
En bref:
- La conversion du DWG vers PDF est simple avec la commande EXPORTPDF, mais l’importation réciproque nécessite une résolution minimale de 300 DPI pour éviter les erreurs de lecture.
- Le DWG, format propriétaire, conserve la structure modifiable du dessin, tandis que le PDF fige la mise en page, ce qui limite son utilisation pour les métrés précis.
- Pour un métré fiable, privilégiez toujours le fichier DWG natif, car il conserve les objets, calques et cotes, contrairement au PDF scanné qui nécessite souvent de redessiner.
- Envoyez un DWG maître pour l’édition, un PDF/A pour l’archivage, et un DXF pour échanger sans altérer la structure initiale.
- La conversion d’un PDF vectoriel vers DWG fonctionne mieux que sur un scan raster, dont la fiabilité dépend de la résolution, qui doit dépasser 300 DPI.
Table des matières
- Différence entre DWG et PDF : deux natures de fichiers opposées
- Quand envoyer un DWG, un PDF, ou les deux
- Comment convertir un DWG en PDF (et inversement) sans perdre en qualité
- Ce que la conversion PDF vers DWG fait à vos métrés
- Comment ConstruPilot exploite vos plans DWG ou PDF pour estimer un chantier
- Notre règle pour les échanges de plans sur chantier
- Gagnez du temps sur vos métrés grâce à l’analyse automatique de plans
- Sources
- Questions fréquentes
Différence entre DWG et PDF : deux natures de fichiers opposées
Un fichier DWG n’est pas un dessin, c’est une base de données d’objets CAO. Chaque mur, chaque cote, chaque bloc reste une entité modifiable, rangée dans des calques que vous pouvez masquer, verrouiller ou réorganiser. Un PDF, à l’inverse, capture une page telle qu’elle s’imprimerait : soit sous forme vectorielle (les traits restent des lignes mathématiques), soit sous forme raster (une image de pixels, comme un scan).
Cette différence entre DWG et PDF a des conséquences concrètes sur le terrain :
- Mesurage : dans un DWG, vous cliquez sur une ligne et obtenez sa longueur exacte ; dans un PDF vectoriel, c’est encore possible avec certains lecteurs, mais approximatif ; dans un PDF scanné, c’est impossible sans redessiner.
- Calques et blocs : le DWG conserve la structure d’origine (murs, réseaux, mobilier en blocs réutilisables) ; le PDF aplatit tout dans une seule couche visuelle.
- Compatibilité logicielle : le DWG est un format propriétaire versionné par Autodesk, ce qui oblige parfois à ouvrir un fichier récent avec un logiciel à jour. Le PDF suit la norme ISO 32000, stable et lisible sur n’importe quel appareil, sans logiciel spécialisé.
- Archivage long terme : une variante du PDF, le PDF/A, gèle les polices et les couleurs pour garantir qu’un document ouvert dans dix ans ressemble à l’original.
Le versioning DWG explique d’ailleurs bien des soucis d’ouverture : un fichier enregistré sous AutoCAD 2026 ne s’ouvre pas toujours correctement dans une version antérieure, alors qu’un PDF conforme à l’ISO 32000 s’affiche de la même façon partout. C’est précisément cette rigidité contrôlée qui rend le PDF si pratique pour transmettre un document final, et si inadapté pour continuer à travailler dessus.
Quand envoyer un DWG, un PDF, ou les deux
Le choix dépend presque toujours du destinataire et de ce qu’il va faire du fichier, pas de vos préférences personnelles.
- Un client ou un maître d’ouvrage qui doit simplement approuver un plan reçoit un PDF : lisible sur mobile, impossible à modifier par erreur, facile à annoter pour une signature.
- Un atelier de fabrication ou un bureau d’études qui doit reprendre les tracés a besoin du DWG natif, voire d’un DXF, format d’échange neutre qui traverse mieux les logiciels concurrents.
- Une autorité administrative exige presque toujours un PDF, souvent pour éviter toute modification après dépôt.
L’exposition involontaire des calques est un risque réel : un DWG envoyé sans nettoyage peut révéler des versions de travail, des annotations internes ou des tracés obsolètes que le client n’était pas censé voir. Un accord d’échange de fichiers, même informel, clarifie qui peut modifier quoi et sous quelle version.
La pratique la plus sûre reste de garder un DWG maître comme source de vérité, d’en tirer un PDF/A pour l’archive et l’approbation, et un DXF si un intervenant tiers doit rouvrir le tracé dans un autre logiciel. Un PDF n’équivaut jamais totalement à un DWG : les deux couvrent des besoins différents, l’un humain, l’autre technique, comme le rappelle une analyse comparative sur les usages en atelier.
Comment convertir un DWG en PDF (et inversement) sans perdre en qualité
La conversion dans un sens est simple ; dans l’autre, elle demande plus de vigilance.
- Exporter un DWG vers PDF : utilisez la commande EXPORTPDF, qui gère les sorties multi-feuilles et applique vos réglages de mise en page. Vous pouvez aussi imprimer (Ctrl+P) en choisissant le pilote DWG to PDF.pc3, qui produit un fichier vectoriel fidèle à l’échelle du dessin, comme le confirme la documentation DWG TrueView.
- Automatiser les exports récurrents : AutoCAD propose la publication automatique (AUTODWFPUBLISH) pour générer des lots de PDF nommés et mis en page de façon cohérente, une option détaillée dans le centre d’aide Autodesk.
- Importer un PDF vers DWG : la commande PDFIMPORT (rebaptisée IMPORTPDF selon les versions), disponible depuis AutoCAD 2017, réimporte les entités d’un PDF dans un dessin CAO. Elle fonctionne bien sur un PDF vectoriel natif, mais échoue largement sur un scan raster.
- Vérifier la mise à l’échelle : après toute conversion, contrôlez qu’une cote connue correspond bien à sa valeur réelle ; un PDF mal calibré fausse tout métré qui en découle.
Conseil de pro : Avant d’importer un PDF scanné dans AutoCAD, vérifiez sa résolution. Un scan sous 300 DPI produit des lignes floues que PDFIMPORT interprète mal ; au-delà de ce seuil, la reconnaissance des entités devient nettement plus fiable, selon les recommandations techniques de conversion.
Ce que la conversion PDF vers DWG fait à vos métrés
Le DWG reste le format le plus fiable pour un métré parce qu’il conserve la structure du dessin : chaque mur, chaque pièce, chaque réseau reste un objet identifiable, souvent déjà classé par calque ou par bloc. Un logiciel de métré peut alors extraire automatiquement des surfaces et des longueurs sans erreur d’interprétation.
Le PDF pose un problème différent selon son origine :
- Un PDF vectoriel propre (exporté directement depuis un logiciel CAO) se rapproche du DWG en précision, même s’il perd les calques.
- Un PDF scanné oblige souvent à redessiner une partie du plan, la conversion automatique produisant fréquemment des lignes fragmentées et une perte de la structure d’origine, sans réel gain de temps par rapport à un nouveau tracé.
La procédure la plus sûre : exigez le DWG natif pour tout métré à enjeu financier réel, et réservez la conversion PDF aux plans secondaires ou aux vérifications ponctuelles, en prévoyant systématiquement un temps de contrôle avant de valider les quantités extraites.

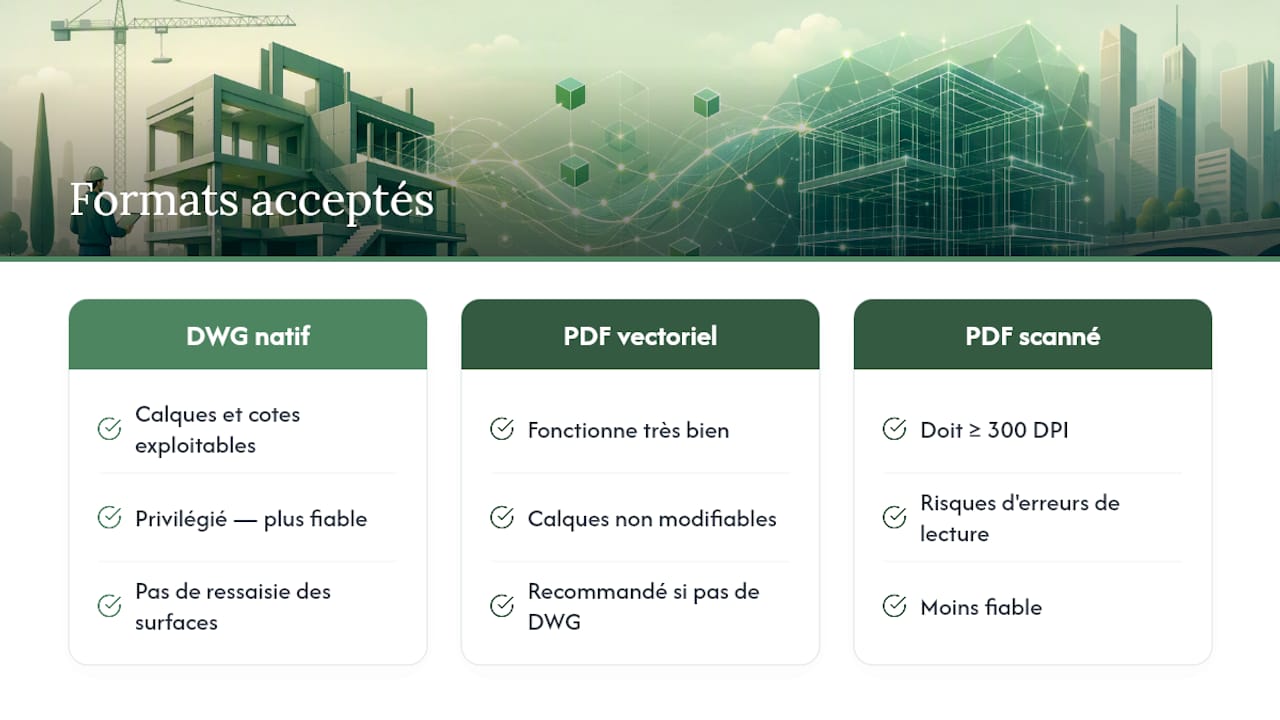

Comment ConstruPilot exploite vos plans DWG ou PDF pour estimer un chantier
Un outil d’estimation analyse directement vos plans, qu’ils soient au format PDF ou DWG, pour générer une estimation détaillée rapidement à partir des données saisies en ligne. L’outil s’appuie sur une bibliothèque de prix actualisée par région pour transformer un tracé en devis chiffré, sans ressaisie manuelle des surfaces.
Pour un résultat fiable, privilégiez l’envoi du DWG natif quand il existe : les calques et les cotes restent exploitables tels quels. À défaut, un PDF vectoriel fonctionne très bien ; un scan doit rester au dessus de 300 DPI pour limiter les erreurs de lecture automatique. Le guide du métré 2D détaille comment préparer un plan avant analyse, et l’article sur l’estimation en cinq minutes montre le processus complet, du fichier brut au devis.
Notre règle pour les échanges de plans sur chantier
Retenez une convention simple : DWG maître pour l’édition, PDF/A pour l’archive et l’approbation, DXF pour l’échange vers d’autres logiciels d’atelier. Ajoutez une convention de nommage claire (projet, version, date) et une liste explicite des destinataires autorisés à modifier chaque révision. Cette discipline évite bien plus d’erreurs qu’un outil de conversion, aussi performant soit-il.
— Martinho Araujo
Gagnez du temps sur vos métrés grâce à l’analyse automatique de plans
Reprendre un plan à la main pour en tirer un métré fiable prend souvent des heures, surtout quand le fichier reçu est un PDF scanné sans structure exploitable. Certaines solutions lisent directement vos fichiers DWG ou PDF pour produire un devis chiffré, avec des prix ajustés à la région et aux corps d’état concernés.
L’Estimateur de travaux accepte vos plans tels qu’ils arrivent et restitue une estimation détaillée en quelques secondes. Pour des projets plus importants, le service Métré IA automatise l’extraction de quantités à partir de vos DWG ou PDF vectoriels, avec les formules Pro à 149 € par mois et Pro Business à 249 € par mois. Les particuliers peuvent démarrer gratuitement avec l’offre Free, ou tester un projet ponctuel via Project Pass à 50 €, sur la page tarifs. Envoyez votre premier plan et comparez le devis obtenu à votre propre estimation.
Sources
Les procédures citées proviennent de la documentation officielle Autodesk sur EXPORTPDF et la publication automatique, ainsi que du guide de conversion PDF vers DWG.
Questions fréquentes
Comment passer d’un PDF à un DWG ?
Utilisez la commande PDFIMPORT (ou IMPORTPDF selon la version) dans AutoCAD, disponible depuis la version 2017. Le résultat dépend fortement du PDF d’origine : un fichier vectoriel s’importe correctement, tandis qu’un scan demande une résolution suffisante pour éviter des lignes fragmentées.
Comment passer d’un fichier DWG en PDF ?
La commande EXPORTPDF génère un PDF multipage directement depuis AutoCAD, ou vous pouvez imprimer avec le pilote DWG to PDF.pc3 pour obtenir un fichier vectoriel fidèle à l’échelle. Vérifiez toujours l’échelle du plan après export.
Qu’est-ce qu’un fichier DWG ?
Un fichier DWG est une base de données d’objets de dessin assisté par ordinateur : murs, cotes, blocs et calques restent modifiables, contrairement à un PDF qui fige la mise en page. C’est le format natif d’AutoCAD, propriétaire et versionné par Autodesk.
Comment puis-je convertir un fichier en DWG ?
Si vous partez d’un PDF, PDFIMPORT reste la voie officielle dans AutoCAD, avec de meilleurs résultats sur un PDF vectoriel que sur un scan. Pour un métré fiable à partir d’un plan existant, ConstruPilot analyse directement vos fichiers PDF ou DWG via l’Estimateur de travaux sans étape de conversion manuelle.
Le format DWG est-il toujours meilleur que le PDF pour un métré ?
Le DWG reste préférable pour un métré précis parce qu’il conserve les calques et les objets d’origine, ce qui limite les erreurs d’extraction. Un PDF vectoriel propre peut néanmoins suffire pour des vérifications ponctuelles ou des projets de petite taille.
