Lire un plan d'architecte : déchiffrer et vérifier en pratique

Pour lire un plan d’architecte, commencez par le cartouche : il indique l’auteur, la date et la version du document, ce qui vous évite de travailler sur une version obsolète. Regardez ensuite l’échelle pour convertir les mesures dessinées en dimensions réelles, puis ouvrez la légende pour comprendre chaque symbole et abréviation. Ces trois réflexes suffisent à décoder l’essentiel d’un dossier de plans avant même d’entrer dans le détail des pièces.

En bref:

• La lecture d’un plan d’architecte commence par analyser le cartouche, l’échelle et la légende pour éviter toute erreur sur la version ou la symbolique.
• Il est essentiel de vérifier que les cotes inscrites sur le plan correspondent aux mesures réelles en utilisant une cote connue, comme une porte standard de 80 cm.
• La différenciation entre murs porteurs et cloisons repose principalement sur l’épaisseur du trait, les annotations, et la continuité verticale, mais doit toujours être confirmée par un professionnel.
• La cote inscrite sur le plan prévaut toujours sur toute mesure prise manuellement, ce qui la rend fiable en cas d’incertitude, notamment pour l’implantation ou l’aménagement intérieur.
• Automatiser la conversion et le chiffrage des plans via des outils IA peut accélérer la vérification des surfaces, les devis et réduire considérablement les erreurs de lecture manuelle.

Table des matières

• Quels types de plans trouve-t-on dans un dossier d’architecte ?
• Comment convertir une mesure grâce à l’échelle du plan ?
• Que signifient les symboles et abréviations sur un plan ?
• Comment distinguer un mur porteur d’une simple cloison ?
• Cotes sur plan : quelle mesure fait foi en cas de doute ?
• Quelle méthode suivre pour lire un dossier de plans complet ?
• Que vérifier absolument avant de signer ou de démarrer les travaux ?
• Ce que les particuliers ratent le plus souvent en lisant un plan
• Pourquoi la lecture d’un plan reste sous-estimée par les particuliers
• Transformez votre lecture de plan en devis chiffré avec ConstruPilot
• Sources
• Questions fréquentes

Quels types de plans trouve-t-on dans un dossier d’architecte ?

Un dossier complet mélange plusieurs documents, chacun répondant à une question précise. Le plan de situation (souvent au 1/5 000) montre l’emplacement du terrain dans la commune. Le plan de masse (1/200 à 1/500) situe le bâtiment sur la parcelle, avec les limites, les accès et les réseaux. Les plans de niveaux (1/50 à 1/100) détaillent l’agencement intérieur étage par étage. Les coupes montrent les hauteurs sous plafond et la structure verticale, tandis que les façades représentent l’aspect extérieur du bâtiment. Les plans d’exécution, plus techniques, précisent les détails de mise en œuvre pour les artisans.

• Plan de situation : où se trouve le terrain dans la ville ou le village ?
• Plan de masse : comment le bâtiment s’implante sur la parcelle ?
• Plans de niveaux : quelle est la disposition des pièces à chaque étage ?
• Coupes : quelles sont les hauteurs réelles et la structure du bâtiment ?
• Façades : à quoi ressemble le bâtiment vu de l’extérieur ?

Pour un premier repérage rapide, imprimez ou zoomez sur le plan de masse et les plans de niveaux : ce sont les deux documents que vous consulterez le plus souvent pendant votre lecture du plan de maison.

Comment convertir une mesure grâce à l’échelle du plan ?

L’échelle vous indique le rapport entre une longueur dessinée et sa dimension réelle. À l’échelle 1/100, 1 cm sur le papier équivaut à 1 m dans la réalité, une échelle très fréquente pour les plans de niveaux. Les plans de masse utilisent plutôt du 1/200 à 1/500, et un plan de situation descend jusqu’au 1/5 000.

Pour mesurer une pièce sur un PDF ou une impression :

1. Repérez l’échelle indiquée dans le cartouche ou près du titre du plan.
2. Mesurez la longueur du mur avec une règle, en centimètres.
3. Multipliez cette valeur par le dénominateur de l’échelle (au 1/100, multipliez par 1).
4. Comparez le résultat à la cote inscrite sur le plan, quand elle existe, pour valider votre mesure.

Vérifiez aussi l’orientation grâce à la rose des vents, généralement placée sur le plan de masse ou de niveau. Une pièce orientée au nord n’aura jamais la même luminosité qu’une pièce au sud, un détail qui pèse lourd sur le confort futur du logement.

Conseil de pro : ne vous fiez jamais à une règle posée sur un plan imprimé à une échelle réduite ou agrandie par erreur. Vérifiez toujours qu’une cote connue (une porte standard de 80 cm, par exemple) correspond bien à sa mesure sur le papier avant de faire confiance à l’ensemble du document.

Que signifient les symboles et abréviations sur un plan ?

Chaque architecte peut utiliser ses propres conventions graphiques, ce qui rend la légende du plan incontournable avant toute interprétation. Ne devinez jamais la signification d’un symbole : la légende fournie avec le dossier reste la seule référence fiable, cabinet par cabinet.

Certaines abréviations reviennent presque systématiquement dans les plans français :

Les symboles graphiques suivent une logique proche d’une pièce à l’autre :

• une porte se dessine par un arc de cercle indiquant le sens d’ouverture ;
• une fenêtre apparaît comme une fine découpe dans le trait du mur ;
• un escalier se représente par une série de lignes parallèles avec une flèche de montée ;
• les sanitaires (WC, douche, baignoire) ont des pictogrammes standardisés proches du dessin réel de l’équipement ;
• les prises et tableaux électriques utilisent des petits cercles ou carrés reliés par des traits fins.

Un chiffre écrit à côté d’un symbole ambigu ne remplace jamais une vérification dans la légende. C’est ce réflexe, plus que la mémorisation des abréviations, qui distingue une lecture de plan fiable d’une lecture approximative.

Comment distinguer un mur porteur d’une simple cloison ?

Les murs porteurs se dessinent généralement avec un trait épais ou un double trait parallèle, alors que les cloisons apparaissent en trait fin. Cette différence graphique n’est pas toujours respectée à la lettre

les logiciels ou les habitudes de dessin, d’où l’intérêt de croiser plusieurs indices avant de conclure.

• Des hachures dans l’épaisseur du mur signalent souvent un élément structurel (béton, parpaing plein).
• Des annotations comme « poteau » ou « poutre » confirment la présence d’un élément porteur, même isolé.
• L’alignement d’un mur épais sur plusieurs niveaux (du rez-de-chaussée à l’étage) renforce l’hypothèse d’une fonction porteuse.
• Un mur qui traverse toute la façade sans interruption a plus de chances d’être porteur qu’une cloison intérieure de distribution.

Le risque d’une mauvaise lecture ici n’est pas anecdotique : abattre un mur porteur sans étude structurelle peut fragiliser tout le bâtiment. Dès qu’un doute persiste, faites confirmer votre lecture par un ingénieur structure ou l’architecte du projet avant d’envisager la moindre démolition.

Cotes sur plan : quelle mesure fait foi en cas de doute ?

Sur un plan, la cote inscrite prévaut toujours sur une mesure prise au rapporteur ou à la règle sur le papier. Une impression peut légèrement se déformer selon l’imprimante ou le format de sortie, ce qui fausse toute mesure physique sur le document. La cote écrite, elle, reste fixe et fiable quelle que soit l’échelle de restitution.

Trois usages pratiques méritent votre attention :

1. Vérifiez la cote intérieure d’un couloir avant d’y placer un meuble volumineux, plutôt que d’estimer visuellement l’espace disponible.
2. Contrôlez le débattement d’une porte (l’espace nécessaire pour l’ouvrir complètement) pour éviter les conflits avec un meuble ou une autre porte proche.
3. Additionnez les cotes cumulées d’une pièce pour retrouver la surface habitable annoncée, un bon moyen de repérer une erreur de dessin ou de report.

Les cotes extérieures, elles, servent surtout à vérifier l’implantation du bâtiment sur la parcelle et les distances réglementaires par rapport aux limites de propriété.

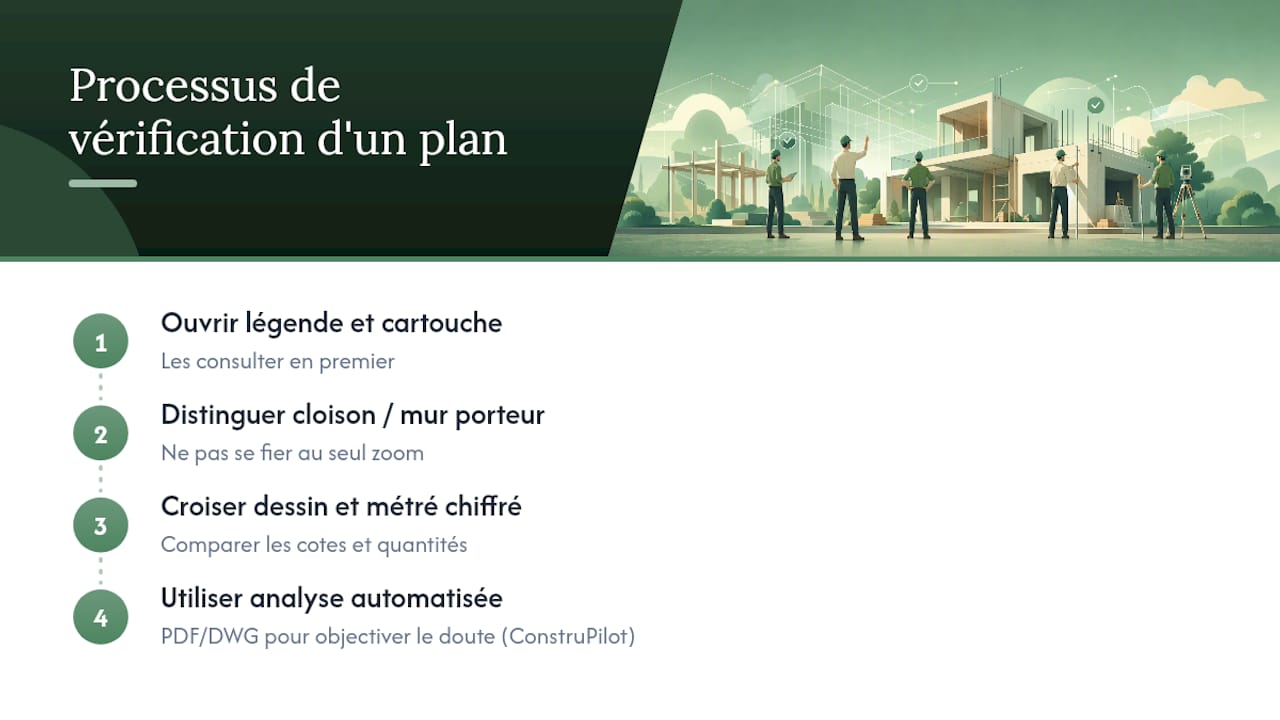

Quelle méthode suivre pour lire un dossier de plans complet ?

L’ordre de lecture compte autant que la lecture elle-même. Une méthode éprouvée consiste à analyser les plans dans une séquence logique, du général au particulier, pour éviter de se perdre dans les détails avant d’avoir compris l’ensemble.

1. Ouvrez le cartouche : identifiez l’auteur, la date et l’indice de révision.
2. Consultez le plan de situation pour comprendre l’implantation dans le quartier.
3. Passez au plan de masse pour visualiser le bâtiment sur sa parcelle.
4. Étudiez les plans de niveaux, pièce par pièce, en notant les cotes principales.
5. Analysez les coupes pour vérifier les hauteurs sous plafond et la structure.
6. Terminez par les façades pour vous représenter l’aspect final.

Annotez directement le PDF avec vos questions au fil de la lecture : une pièce qui semble trop petite, une porte dont le sens d’ouverture paraît illogique, ou une cote manquante. Ces annotations deviennent la base de votre échange avec le vendeur ou l’architecte.

Conseil de pro : préparez une liste de questions écrites avant tout rendez-vous. Un professionnel répond toujours plus précisément à « pourquoi la cote de la chambre 2 est absente sur le plan de niveau ? » qu’à une remarque orale improvisée.

Que vérifier absolument avant de signer ou de démarrer les travaux ?

Avant toute signature, quelques contrôles évitent bien des déconvenues une fois le chantier lancé.

• Vérifiez que la somme des surfaces des pièces correspond à la surface habitable annoncée dans l’annonce ou le compromis.
• Contrôlez que chaque pièce comporte ses cotes principales, sans zone laissée à l’approximation.
• Assurez-vous que le sens d’ouverture des portes ne bloque pas la circulation ou l’accès à un placard.
• Repérez les emplacements techniques (tableau électrique, arrivées d’eau, VMC) pour anticiper d’éventuels travaux.
• Comparez la date et l’indice de révision du cartouche avec la version dont vous disposez réellement.

Si un doute persiste sur un point structurel ou technique, demandez un métré complémentaire ou un avis d’ingénieur plutôt que de vous fier à une impression visuelle. Notez aussi que tout projet de construction ou d’extension dépassant 150 m² de surface de plancher impose le recours à un architecte, une information à croiser avec le permis de construire du dossier.

Ce que les particuliers ratent le plus souvent en lisant un plan

La légende reste, dans la pratique, le document le plus consulté trop tard. Beaucoup de particuliers commencent par les plans de niveaux et ne se réfèrent à la légende qu’en cas de blocage, alors qu’elle devrait s’ouvrir en premier, avec le cartouche.

L’erreur la plus fréquente sur le terrain consiste à confondre une cloison légère avec un mur porteur simplement parce que le trait paraît épais à l’écran, une confusion que le zoom numérique amplifie facilement. L’analyse automatisée de plans PDF ou DWG, comme celle proposée par ConstruPilot, aide justement à croiser les données du dessin avec un métré chiffré, sans attendre un rendez-vous avec un professionnel pour objectiver un doute.

Pourquoi la lecture d’un plan reste sous-estimée par les particuliers

La plupart des guides insistent sur les symboles et l’échelle, mais négligent l’essentiel : un plan n’est fiable que si son cartouche l’est aussi. Une version périmée avec des cotes correctes ne vaut rien face à une version récente légèrement différente. C’est là que beaucoup d’acquéreurs se trompent, en faisant confiance au premier PDF reçu sans vérifier sa date.

L’autre angle mort concerne les murs porteurs. Les particuliers cherchent des raccourcis visuels (trait épais, trait fin) alors que la réalité structurelle d’un bâtiment ne se résume jamais à une convention graphique. Croiser les indices, hachures, annotations, continuité verticale, reste plus fiable qu’une règle unique.

Ce qui manque le plus aux acquéreurs, ce n’est pas la connaissance des symboles, mais une méthode pour transformer une lecture de plan en décision chiffrée. C’est précisément l’écart que des outils d’analyse automatisée de plans commencent à combler, en accélérant le passage du dessin au métré exploitable.

— Martinho Araujo

Transformez votre lecture de plan en devis chiffré avec ConstruPilot

Une fois le cartouche vérifié, l’échelle comprise et les cotes contrôlées, il reste une étape que la lecture manuelle ne résout jamais vraiment vite : chiffrer les travaux. Certaines solutions permettent d’analyser automatiquement vos plans au format PDF ou DWG pour en extraire les cotes et générer un métré, là où une lecture entièrement manuelle prend des heures pour un résultat approximatif.

Trois usages concrets se dégagent selon votre situation grâce à des plateformes cloud comme Plateforme technique partenaire qui offrent des outils pour le traitement des documents de construction. Avant un compromis de vente, l’analyse rapide du plan permet de vérifier la cohérence des surfaces annoncées. Après un achat, le métré IA convertit directement les plans en quantités de matériaux et en estimation de coût. Pour un artisan ou un particulier qui prépare un devis, l’estimateur de travaux livre un chiffrage détaillé en 30 secondes à partir des données extraites du plan.

L’accès de base à ConstruPilot est gratuit avec la formule Free, et la formule Project Pass à 50 € permet un usage ponctuel par projet sans engagement mensuel. Consultez les tarifs de ConstruPilot pour choisir la formule adaptée à votre projet et lancer votre première analyse de plan dès aujourd’hui.

Sources

Pour aller plus loin sur la réglementation et les méthodes de lecture, quelques ressources fiables complètent ce guide.

• Article R431-2, Code de l’urbanisme — Legifrance
• Comment lire un plan d’architecte : échelle, symboles et légende — Qualitel
• Lire un plan de maison : explications et vocabulaire — Guide-Immobilier

Questions fréquentes

Comment faire la lecture d’un plan d’architecte ?

Commencez par le cartouche pour vérifier l’auteur, la date et la version, puis lisez l’échelle pour convertir les mesures et ouvrez la légende pour comprendre les symboles. Enchaînez ensuite avec le plan de situation, le plan de masse, les niveaux, les coupes et les façades, dans cet ordre de lecture recommandé.

Que signifient les abréviations sur un plan d’architecte ?

Les abréviations comme HSP (hauteur sous plafond), VMC (ventilation mécanique contrôlée) ou TE (tableau électrique) désignent des équipements ou caractéristiques techniques précises. Chaque cabinet d’architecte peut utiliser des variantes, d’où l’importance de toujours vérifier la légende fournie avec le plan plutôt que de deviner leur sens.

Comment comprendre le plan d’une maison sans être professionnel ?

Repérez d’abord les pièces principales et leurs cotes, puis vérifiez le sens d’ouverture des portes et l’orientation grâce à la rose des vents. Un outil d’analyse automatique de plans PDF ou DWG, comme celui de ConstruPilot, peut aussi extraire les mesures pour vous et limiter les erreurs de conversion manuelle.

Comment lire une échelle de plan ?

À l’échelle 1/100, 1 cm sur le papier équivaut à 1 m réel, un rapport que vous appliquez en multipliant votre mesure en centimètres par le dénominateur de l’échelle. Les plans de masse utilisent souvent du 1/200 à 1/500, alors que les plans de niveaux restent généralement au 1/50 ou au 1/100.

Quand un plan nécessite-t-il obligatoirement un architecte ?

Dès que la surface de plancher ou l’emprise au sol du projet dépasse 150 m², le recours à un architecte devient obligatoire selon le Code de l’urbanisme. En dessous de ce seuil, le particulier peut déposer lui-même son dossier de permis de construire.
